振動試驗作為航空、航天、國防、汽車、電子等行業進行產品結構的耐振性、可靠性和完好性測試的重要工具，大多數企業在選擇振動試驗臺時，搞不明白推力、加速度與試驗品重量之間的關系，這也導致選型困難，買錯設備的情況發生，下面由廣東劍喬小編給大家普及一下：
振動試驗臺在選型時，推力、加速度、試件重量這幾個關鍵數據至關重要，只要確定振動試驗臺這幾個參數值，就可以推算出確定測試樣品的最大質量。根據牛頓第二定律：F=MA。我們知道物體的加速度的大小與力成正比，與物體的質量成反比。加速度的方向與力的方向相同。因此，當我們知道推力（F）的最大值和加速度的最大值（A）時，我們可以很容易地計算出運動物體的最大質量，即M=F/A.然而，當將該公式應用于振動臺時，M不是測試件的質量，而應該是整個振動臺測試期間的運動部件的質量。它應包括：線圈的質量（M1），振動臺（M2）的質量和連接。部件的質量（M3），樣品架（M3）的質量，最后是測試樣品的質量（M4）。因此，最終測試樣品的質量為M4=M-M1-M2-M3。因此，基于這些公式，我們可以知道樣品是否可以在特定測試條下的特定振動臺上進行測試。下面我們用一個例子來說明。

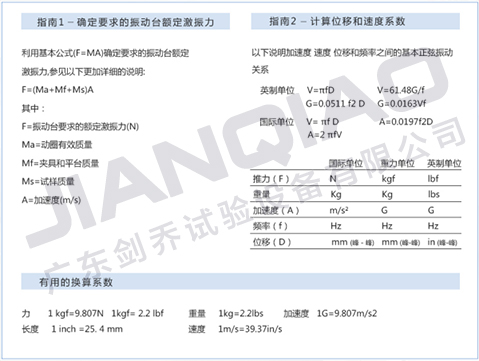

注：圖為振動試驗臺選型換算公式
重10千克的試樣需要在1000赫茲的頻率和30加侖的加速度下進行垂直正弦振動試驗。此時，有一個垂直振動試驗臺，最大頻率為1500HZ，最大加速度為30G，最大推力1T。其電磁線圈重10公斤，振動臺重15公斤，夾具重3公斤，連接部件重2公斤。那么可以在這個振動臺上測試這個測試樣品嗎？我們可以根據公式計算整個振動部件的質量：M=F/A=1000/30=33.33kg。雖然M1+M2+M3+M4=10+15+2+3+10=40 kg，但顯然后者比前者大。該測試樣品無法在此振動臺上中進行測試。

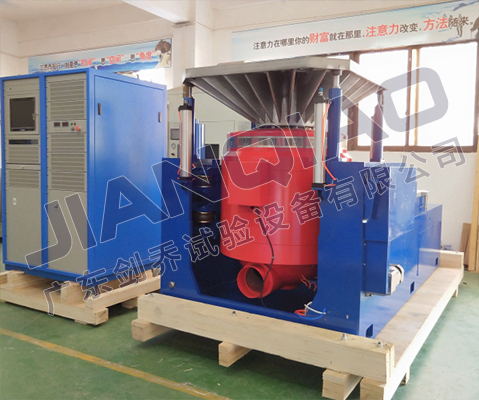

注：（圖為5噸高頻振動臺）
如果要測試重量為10 kg的測試樣品，一種方法是在具有較大推力的振動試驗臺上進行測試。另一種方法是降低原始振動臺的振動部分的質量。我們可以直接考慮振動。如果改進的振動部件的質量小于33.33kg，則將固定裝置安裝在工作臺的振動芯上以將測試樣品固定在其上。
如有更多關于振動試驗臺選型問題可以參考：振動試驗基礎知識 http://www.51d8.com/zhendong/h11/zdsyjczs.html 進行詳細的了解，如還有其它疑問歡迎撥打廣東劍喬熱線電話：0769-87922848 / 13829135934 我們將竭誠為您服務，并提供高效的解決方案！
